Ce cours d'informatique a pour but de vous aider à mieux comprendre à quoi servent toutes les "prises", où "orifices" que vous pouvez trouver autour de vos PC portables. Nous essaierons de rester relativement simple tout au long du cours.
Avant de commencer, un petit rappel simple sur la connectique : le connecteur mâle est celui qui se branche dans la femelle, vous trouverez donc quasi uniquement des connecteurs femelles sur votre PC portable, dans lesquels vous viendrez brancher vos connecteurs mâles. Ces prises sont plus généralement appelées ports sur un ordinateur. Tout au long du cours, vous pouvez passer votre souris sur l'image pour savoir quel est ce connecteur.
Elément indispensable d'un ordinateur portable, celui-ci en est forcément équipé : un port femelle pour son alimentation. Il permettra comme son nom l'indique de l'alimenter électriquement soit directement, soit en rechargeant la batterie. Les types d'alimentation sont très variables d'un ordinateur à l'autre et une même marque aura des connections différentes sur certains de ses portables. Il existe toutefois des chargeurs dits "universels" avec plusieurs embouts.
USB signifie Universal Serial Bus, ce type de connecteur a été développé dans les années 90 dans un souci d'universalité afin que de plus en plus de périphériques utilisent les mêmes branchements. Sachez qu'il existe plusieurs types d'USB que nous allons détailller ici. Les ports USB ont tous un symbole représentatif :
Vous disposez probablement de plusieurs ports USB femelles de type A sur votre ordinateur portable. Celui-ci est maintenant un grand classique. Ainsi, de nombreux périphériques sont branchés sur ce type de port : imprimante, scanner, disque dur externe, clé USB, ainsi que des tas d'objets et gadgets plus ou moins utiles. Elément important pour un PC portable, c'est certainement là qu'est branchée votre souris.
Notez qu'il existe des USB 1.0 - 1.1 - 2.0 et 3.0 qui correspondent à des versions de ce type de connecteurs ayant des vitesses de transmission des données de plus en plus rapides. Une appelation en vogue est le USB "Sleep'n'Charge" (Sleep : dormir, charge : charger), ce type de port USB permet de recharger vos appareils nomades (baladeurs MP3, appareils photos numériques, ...) même lorsque votre ordinateur est éteint.
USB de type B
Peu d'ordinateurs sont équipés d'un port USB femelle de type B, il y a donc peu de chances que vous en trouviez un autour de votre ordinateur. En revanche, en jettant un oeil du côté de votre imprimante, scanner ou disque dur externe, vous devriez trouver ce type de connectique.
Mini USB
Idem que le précédent, peu répandu sur les PC portables, en revanche, en vous tournant du côté des appareils photos numériques et baladeurs MP3, vous découvrirez ce type de port. A noter qu'il existe des mini USB de type A et de type B.
Micro USB
Un connecteur encore plus petit que le précédent, qui peut également être de type A ou B. Vous le trouverez sur certains téléphones portables, il est d'ailleurs actuellement la norme pour les chargeurs de ces téléphones.

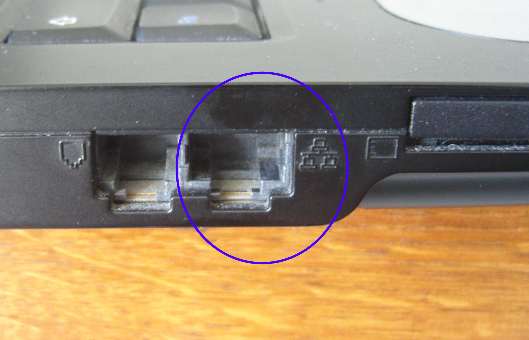

Ethernet n'est pas en réalité le nom du type de connectique que nous allons aborder mais celui d'un protocole de réseau, qui par abus de langage donne maintenant un second nom au câblage RJ45. Nous trouverons donc câble RJ45 (RJ : Registered Jack) ou câble ethernet, c'est la même chose.
Ce type de port vous permet de vous connecter à un réseau. Vous l'utilisez certainement pour vous relier à votre box ADSL où à une prise réseau. C'est donc lui qui vous permet de naviguer sur internet (à noter tout de même que les prises USB peuvent également être utilisées pour aller sur internet mais on leur préfère les câbles RJ45 qui ont des débits nettement plus importants et vous permettent de naviguer plus vite). D'autres noms peuvent être donnés à ces connecteurs tels que LAN (Local Area Network, en français réseau local) ou juste réseau.
Ce connecteur ressemble au RJ45 mais est moins large. Il permet de connecter les modems, ou de connecter votre box internet à la ligne ADSL.
Avec l'avènement et le développement de la télévision "HD", vous en avez probablement entendu parler. HDMI est l'abréviation de High Definition Multimedia Interface (Interface multimédia haute définition). Et on trouve maintenant des ports HDMI sur les PC.
Ces ports peuvent servir de sortie, vous vous en servez dans ce cas là par exemple pour afficher l'écran de votre ordinateur sur votre téléviseur pour avoir une image plus grande. Ils peuvent également servir d'entrée : vous connectez directement votre boitier TV à votre ordinateur et vous n'utilisez pas d'autre écran. Notez que ce type de connection transmet à la fois la vidéo et le son, mais il existe de nombreux types de câbles à des prix très différents et de qualité variable.

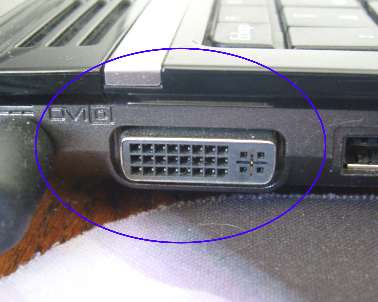

Abréviation de Digital Visual Interface (Traduction littérale : interface de visualisation digitale), ce type de connecteur permet de transmettre un signal vidéo directement de la carte graphique à un écran. Vous l'utiliserez par exemple si vous avez un film sur votre ordinateur que vous souhaitez regarder sur votre téléviseur.

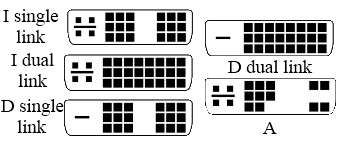

Il extiste plusieurs types de ports DVI :
Ci-dessus une photo des différents ports DVI que l'on peut trouver. Notons également qu'il existe un mini DVI que l'on trouve sur les ordinateurs Mac.

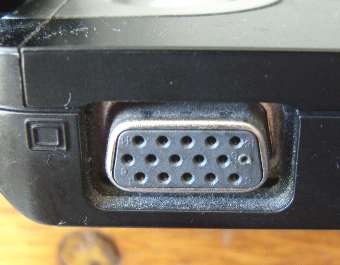

Ce type de connecteur commence à être moins répandu sur les PC. En effet, il sert à transmettre un signal vidéo, et est progressivement remplacé par le HDMI et le DVI. Mais on le trouve tout de même sur encore bon nombre d'ordinateurs puisque la plupart des vidéoprojecteurs sont équipés de ce type de connecteurs. VGA est l'abréviation de Video Graphics Array (que l'on pourrait traduire par carte video graphique). Sur les ordinateurs Mac, on peut trouver des ports mini VGA.
Ainsi en résumé, le passage de l'écran de l'ordinateur à l'écran du réroprojecteur se fait généralement à l'aide d'un câble VGA. Toutefois, certains vidéoprojecteurs commencent à être équipés de prises HDMI.
Tout comme les prises USB, il existe une multitude de prises jack, qui servent toutes à la même chose : transmettre du son.
Jack 3,5 mm
Sur votre PC portable, vous trouverez certainement uniquement ce type de prise Jack femelle. Elles peuvent vous servir à brancher un casque ou un micro.
Les prises Jack mâles peuvent être mono ou stéréo, voire stéréo et vidéo. On peut les reconnaitre grâce aux anneaux sur le contact. Un anneau : monophonique. Deux anneaux : stéréophonique. Trois anneaux : stéréophonique + vidéo.
Autres prises Jack
Les autres prises Jack sont soit plus petites (2,5 mm mono), soit plus grandes (6,3 mm stéréo). On trouve les plus petites sur certains téléphones portables et les plus grandes sur du matériel plus dédié à la sonorisation tel que l'équipement d'un DJ.
La plupart des ordinateurs en sont maintenant équipés. D'extérieur sur votre PC portable, vous voyez simplement une petite fente mais généralement pas la connectique intérieure. Ceux-ci permettent de lire les cartes mémoires de type SD, MMC, MS, MSPRO, XD, c'est à dire des cartes que l'on trouve généralement dans les appareils photos numériques, caméscopes et cadres photos numériques. C'est grâce à lui que vous pourrez récupérer vos photos de vacances.
Les téléphones portables eux possèdent pour certains une carte mémoire de type micro SD ou mini SD mais avec un adaptateur, celles-ci pourront être lues depuis l'ordinateur. SD est l'abréviation de Secure Digital.
Il existe également des adaptateurs micro SD vers USB.
On trouve deux types principaux (mini à gauche et classique à droite). Ces connecteurs servent à relier certains disques durs externes et caméscopes à votre ordinateur.
PCMIA est l'abréviation de Personal Computer Memory Card International Association, on les trouve sous ce nom mais également cardbus et PC card. Le connecteur femelle est une fente que vous pouvez trouvez sur le côté de votre ordinateur portable, vous trouverez généralement un bouton poussoir vous permettant de faire sortir l'emplacement. Il en existe trois types d'épaisseurs différentes. Celles-ci peuvent vous permettre d'ajouter un disque dur à votre ordinateur, de la RAM (mémoire flash qui permettra à l'ordinateur de travailler plus rapidement), etc.
